Linux小系统外围文件系统定制

17级种子班Linux初步课程step1

基本思路

  • Linux启动过程这篇博客的叙述中我们了解到在Kernel内核启动后会解压/boot/initramfs.img到根目录下作为临时文件系统来装载一些模块,之后再重新挂载真正的文件系统
  • 我们需要做的则是自己重建一个initramfs.img镜像文件让操作系统启动我们的小系统,从而达到自己定制外围文件系统的目的,也为下一步定制内核打下基础

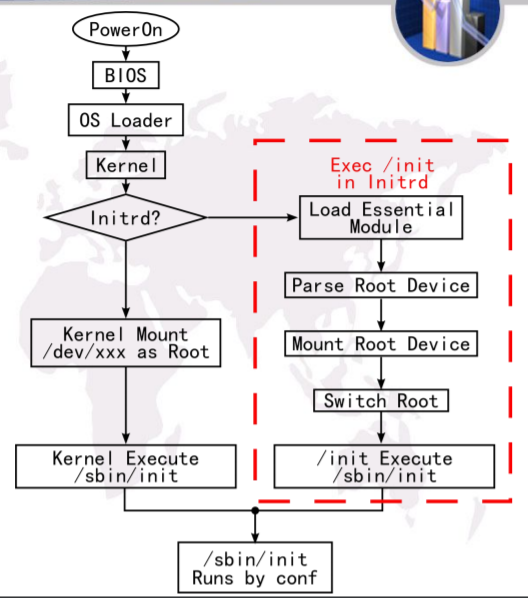

基本思路

V0.5

实验要求

  • 利用initrd.img机制,建立一个简单文件系统(v0.5版本),使得内核用该文件系统启动后可以直接获得一个shell

实验分析

  • 方案1:直接修改系统的initrd.img解压出的目录下的init文件,在switch root之前先启动bash
  • 方案2:重新建立一个文件夹加入自己需要的模块
  • 个人推荐方案2,后期会有系统大小要求,方案1不便于裁剪

实验实现

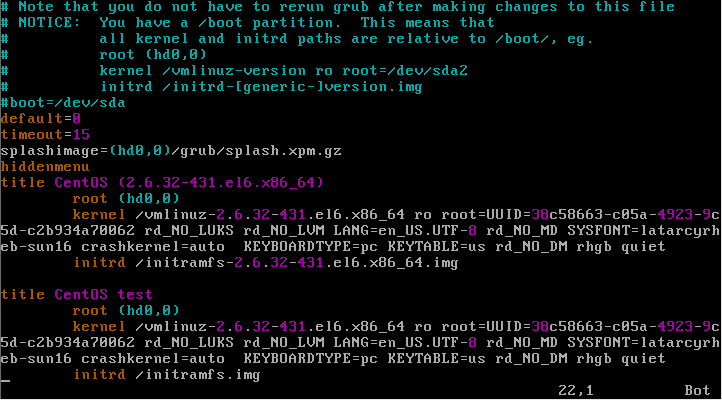

  • 在/boot/grub/grub.conf文件中添加一个开机可选项

grub.conf

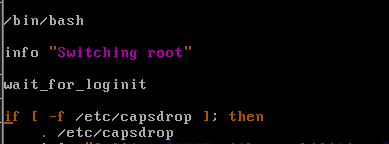

  • 方案1:如下图

方案1

  • 方案2:
    • 文件结构:
      • bin/ 常用命令目录
      • init 启动脚本
      • lib64/ 依赖库
    • 我们需要向bin/目录下添加bash、ls、rm、cp等等基础命令,并在lib64中添加相应的依赖库
    • 使用ldd命令可查询命令所需依赖
    • 建议自己写脚本来实现依赖添加
  • 使用find . | cpio -H newc -o | gzip > /boot/initrd.img命令来将我们自己的文件系统重新打包为镜像

  • 自动添加依赖脚本

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    cp /bin/$1 bin/
    ldd /bin/$1 > /boot/test/lib.txt

    for line in `cat /boot/test/lib.txt`
    do
    if [ ${line:0:6} == "/lib64" ]
    then
    echo $line
    cp $line lib64/
    fi
    done

V0.55

实验要求

  • 拥有可以挂载原系统能力的(手动挂载)

实验分析

  • 我们需要挂载文件系统和读取硬盘因此需要加载一些moudles
  • mod相关常用命令:
    • lsmod //查看系统中所有已经被加载了的所有的模块以及模块间的依赖关系
    • modinfo //获取模块信息
    • insmod / modprobe //加载驱动
    • rmmod //卸载驱动
  • 对照解压出的小系统目录加入我们需要的modules(/lib/modules)

实验实现

  • 加入mod常用的命令道bin并参照V0.5加入依赖(并不是所有的命令都在bin下,可用whereis命令查看命令所在地址)
  • 我加入的modules:
    • ext4
    • jbd2
    • mbcache
    • sd_mod
    • crc_t10dif
    • sr_mod
    • cdrom
    • mptspi
    • mptscsih
    • mptbase
    • scsi_transport_spi
  • insmod的时候注意依赖关系来决定加载顺序

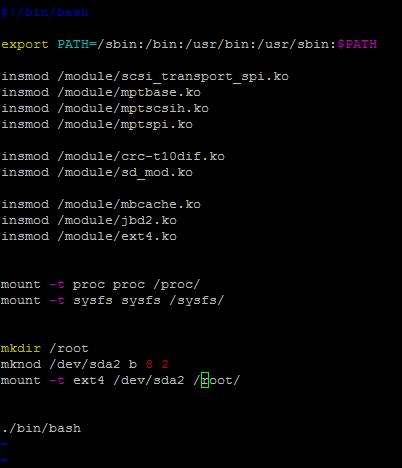

  • init文件内容

V0.55

V0.6

实验要求

  • 拥有管理设备能力(udev)
  • 自动挂载modules

实验分析

  • udevd的规则文件在/lib/udev/目录下,配置文件在/etc/udev/目录下,同时还需要/etc/nsswitch.conf配置的名称服务交换,其依赖的库为/lib目录下以libnss开头的文件,将上述文件拷贝到我们的目录下,然后使用/sbin/start_udev命令可以启动udevd服务

实验实现

  • 注意modules文件夹下的规范,一定要完全按照系统原来的文件夹规范来,不然udev可能找不到
  • 还需要将/lib/modules/xxxx.x86_64目录下的各种配置文件拷贝到我们的目录下

  • init文件内容

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    #!/bin/bash

    export PATH=/sbin:/bin:/usr/bin:/usr/sbin:$PATH

    # mount some important things
    mount -t proc proc /proc/ >/dev/null 2>&1
    mount -t sysfs sysfs /sys/ >/dev/null 2>&1

    mknod /dev/sda2 b 8 2

    /sbin/start_udev

    mount -t ext4 /dev/sda2 /root/

    /bin/bash

V0.7

实验要求

  • 拥有login登录能力(多窗口)

实验分析

  • login程序基于认证体系PAM,配置文件在/etc/pam.d/目录下以及/etc下的security和securetty,相关库文件有/lib64/security/及其依赖的库文件;login还涉及用户组管理/bin/chgrp、/bin/chown、/bin/chmod等,保存用户名的文件/etc/passwd、/etc/group,用户密码文件为/etc/shadow。

实验实现

  • 自动循环添加/lib64/security/依赖库脚本

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    for file in /boot/test/init1/lib64/security/*;do
    echo $file

    ldd $file > /boot/test/lib.txt

    for line in `cat /boot/test/lib.txt`
    do
    if [ ${line:0:6} == "/lib64" ]
    then
    echo $line
    cp $line lib64/
    fi
    done
    done
  • 添加完这些文件后调起login即可

  • 跳转窗口使用/sbin/mingetty /dev/ttyN & login > /dev/ttyN 2> /dev/ttyN < /dev/ttyN &

V0.9

实验要求

  • 达到由/sbin/init管理的小系统原型

实验分析

  • V0.9主要是前几个版本的集成,主要难点是将系统交给/sbin/init管理所以很难调试和发现错误
  • 而/sbin/init的加载过程详解可以参考Linux启动过程详解

实验实现

  • 需要拷贝的配置文件有:

    • /etc/inittab //配置默认运行级别
    • /etc/init/rcS.conf 加载rc.sysinit脚本,//完成系统初始化任务
    • /etc/init/rc.conf //兼容脚本,负责各运行级别的调用处理
    • /etc/init/rcS-sulogin.conf //为单用户模式启动/sbin/sushell环境
    • /etc/init/control-alt-delete.conf //控制终端下的Ctrl+Alt+Del热键操作
    • /etc/init/start-ttys.conf //配置tty终端的开启数量、设备文件
    • /etc/sysconfig/init //控制tty终端的开启数量、终端颜色方案
    • /etc/init/tty.conf //控制tty终端的开启
  • 启动/etc/rc.sysinit后将remount_needed函数的调用注释掉,防止挂载主系统根目录

  • 其他的问题根据报错信息一点点调试即可
  • init文件内容
    1
    2
    3
    4
    5
    6
    7
    8
    #!/bin/bash
    export PATH=/sbin:/bin:/usr/bin:/usr/sbin:$PATH

    # mount some important things
    mount -t proc proc /proc/ >/dev/null 2>&1
    mount -t sysfs sysfs /sys/ >/dev/null 2>&1

    exec /sbin/init

至此linux小系统的外围文件系统已经完成了,在此鸣谢某不知名学长(应该是)留下的参考资料,接下来定制内核也要好好加油嗷
